Mengkonfigurasi VoIP melalui Cisco

Hai Teman-teman! Kembali lagi bersama saya, Ahmad Rifa'i. Kali ini saya akan memberikan penjelasan mengenai cara mengkonfigurasi VoIP melalui Cisco. Sebelum mulai mengkonfigurasi, saya akan menjelaskan sedikit pengertian dari Cisco.

Cisco adalah peralatan utama yang banyak digunakan pada Jaringan Area Luas atau Wide Area Network(WAN). Dengan Cisco, informasi dapat diteruskan ke alamat-alamat yang berjauhan  dan berada di jaringan komputer yang berlainan. Yang bertujuan agar dapat meneruskan paket data dari suatu LAN ke LAN lainnya.

Yang dibutuhkan untuk memulai konfigurasi :

 Laptop/PC

Aplikasi Cisco Packet Tracker

Mari kita mulai mengkonfigurasi

1. Mari kita buka(jalankan) aplikasi cisco packet tracker-nya.

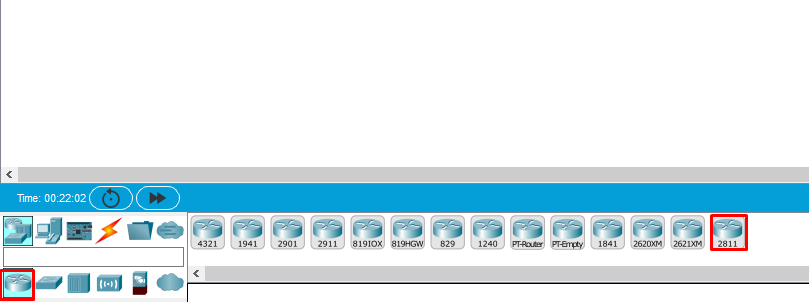

2. Lalu kita klik logo yang berada di pojok kiri layar(routers), lalu pilih router tipe "2811".

3. Jika sudah, kita klik logo switch, lalu pilih switch tipe "2960".

4. Jika sudah ada router dan switch-nya, selanjutnya kita membutuhkan perangkat teleponnya, dengan cara klik menu (end devices) yang berada di pojok kiri layar, menu pertama, lalu kalian pilih "IP Phone".

5. Jika sudah lengkap, kalian membuat topologi sesuai keinginan anda.

6. Jika sudah membuat Topologinya, kalian hubungkan setiap perangkat menggunakan kabel straight, dengan cara klik logo connections, lalu pilih "straight".

7. Lalu kalian hubungkan Router dengan Switch, dengan cara klik logo Router, lalu pilih "FastEthernet 0/0".

8. Selanjutnya kalian menghubungkan Switch dengan IP Phone0, dengan cara klik logo Switch, lalu pilih "FastEthernet 0/1".

9. Lalu kalian pilih "switch".

10. Lalu kalian hubungkan Switch dengan IP Phone1, dengan cara klik logo Switch, lalu pilih "FastEthernet 0/2".

11. Lalu kalian pilih "switch".

12. Sekarang kalian menghubungkan IP Phone2, dengan cara klik logo Switch, lalu pilih "FastEthernet 0/3".

13. Selanjutnya kalian pilih "switch".

14. Terakhir, kalian hubungkan IP Phone3 dengan Switch, dengan cara klik logo Switch, lalu pilih "FastEthernet 0/4".

15. Lalu kalian pilih "switch".

16. Selanjunya kalian klik logo Switch, lalu klik "CLI".

17. Lalu kalian setting seperti gambar berikut.

18. Jika sudah tersetting, sekarang kalian klik logo Router, lalu klik "CLI".

19. Selanjutnya kalian setting seperti berikut.

20. Selanjutnya kalian setting dhcp-config di Router, dengan setting-an seperti berikut.

Note : Kalian buat IP Address sesuai keinginan kalian

21. Selanjutnya, kalian sambungkan kabel yang berada di belakang telepon.

22. Selanjutnya kita menyetting Telephony Services di Router, kalian setting seperti berikut.

23. Jika kita sudah mensetting Telephony Services, selanjutnya kita setting Serial Dial Number di Router. Kalian Setting seperti gambar berikut.

Note : Kalian bebas memasukkan nomor berapa saja, untuk membuat nomor telepon-nya

25. Jika sudah kita setting, mari kita tes, jika berhasil lampu pada telepon akan berkedip.
